Светодиодная подсветка на кухне

29 марта 2015 | Статьи | Автор: Дмитрий Косарев

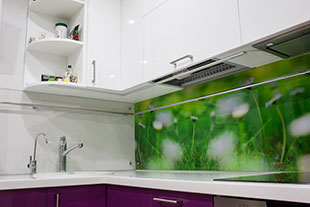

В этом материале я опишу как организовать качественную подсветку на кухне своими руками.

Итак, когда я заказывал изготовление кухни, встал вопрос об организации подсветки рабочего пространства. Выяснилось, что практически ни одна крупная кухонная фирма в Москве не может предложить качественного решения этого вопроса.

Из предложенного было:

Варианты подсветки на кухне:

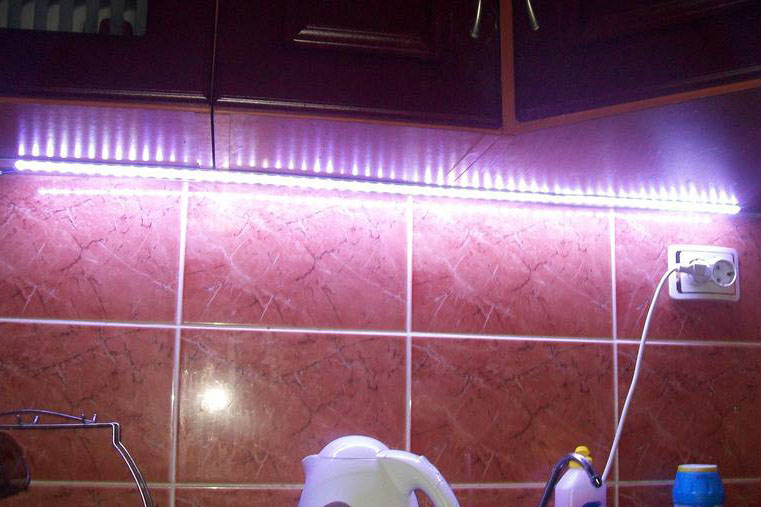

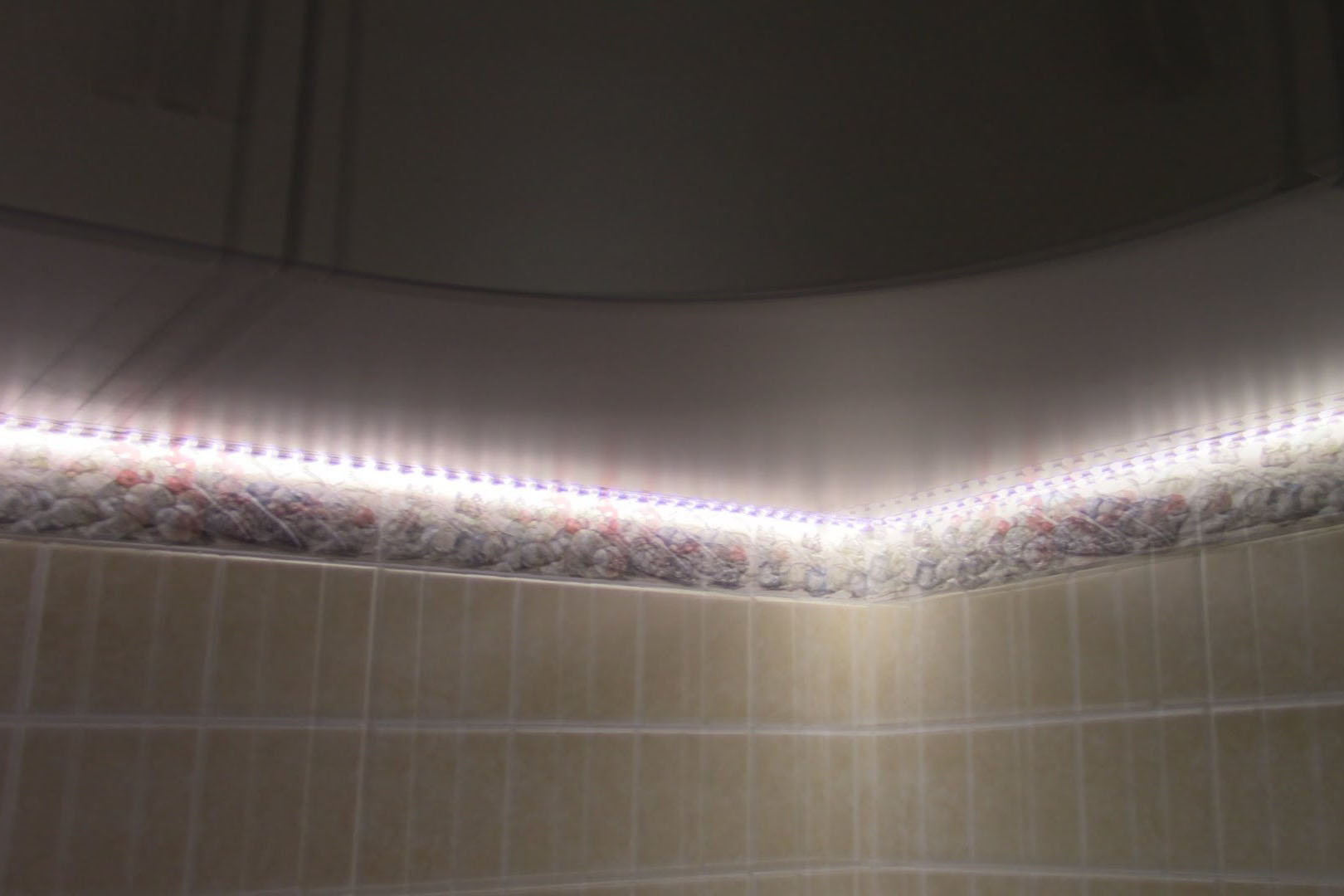

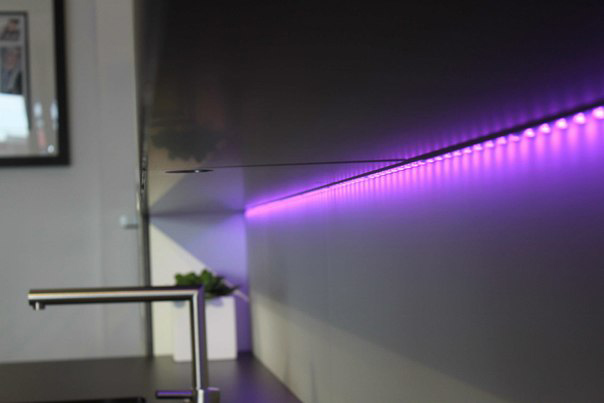

Просто приклеить светодиодную ленту.

Плюсы этого метода: подсветка будет по всей длине рабочего пространства, низкая стоимость, простота монтажа.
Минусы: плохой внешний вид.

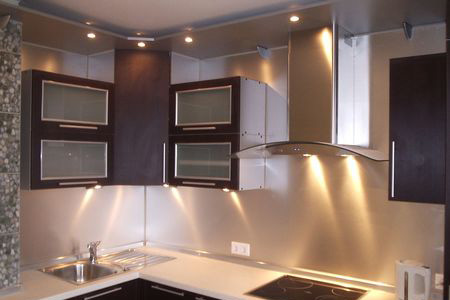

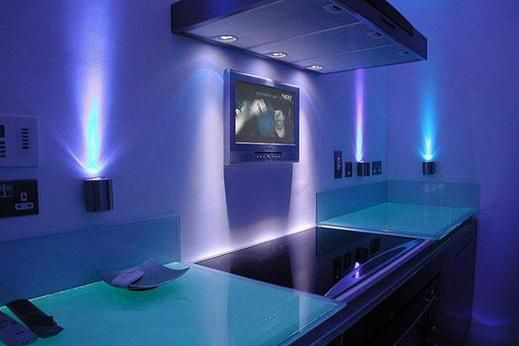

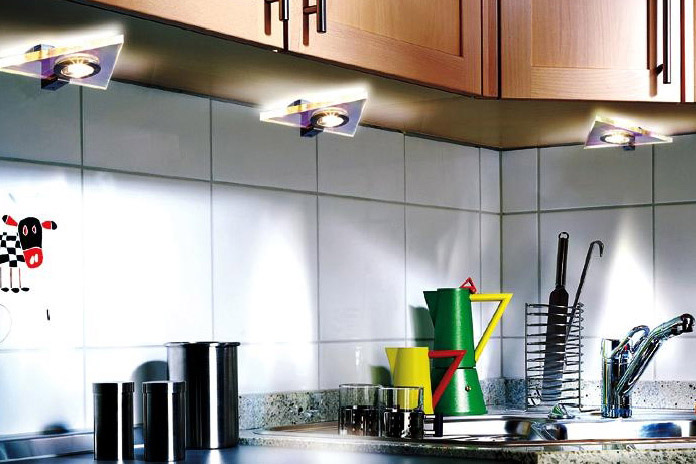

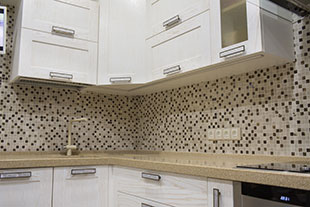

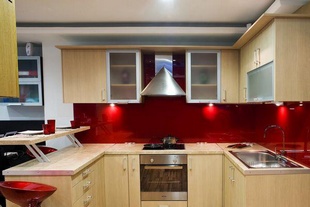

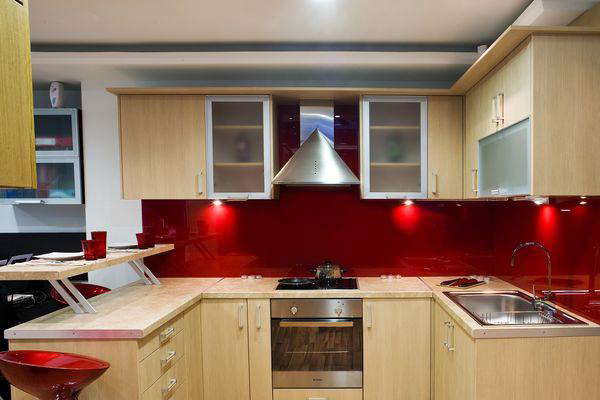

Врезать/повесить точечные светильники.

В этом методе вообще сплошные минусы, главный из которых ужасная неравномерность подсветки. Так-же у “кухоньщиков” иногда хватает ума вешать галогенные светильники, которые дико греются, дают ужасный ядовито-желтый свет, а еще очень любят перегорать.

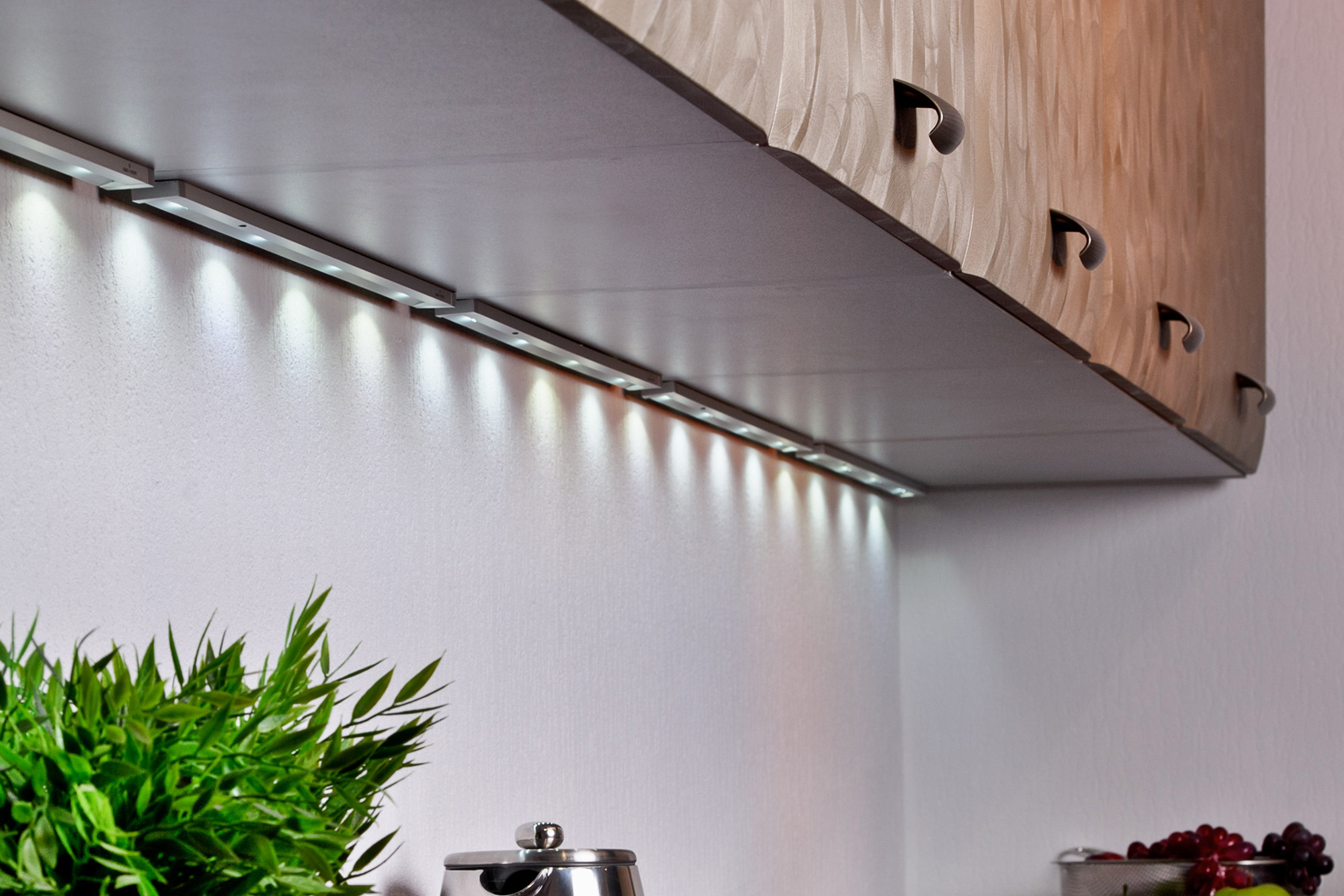

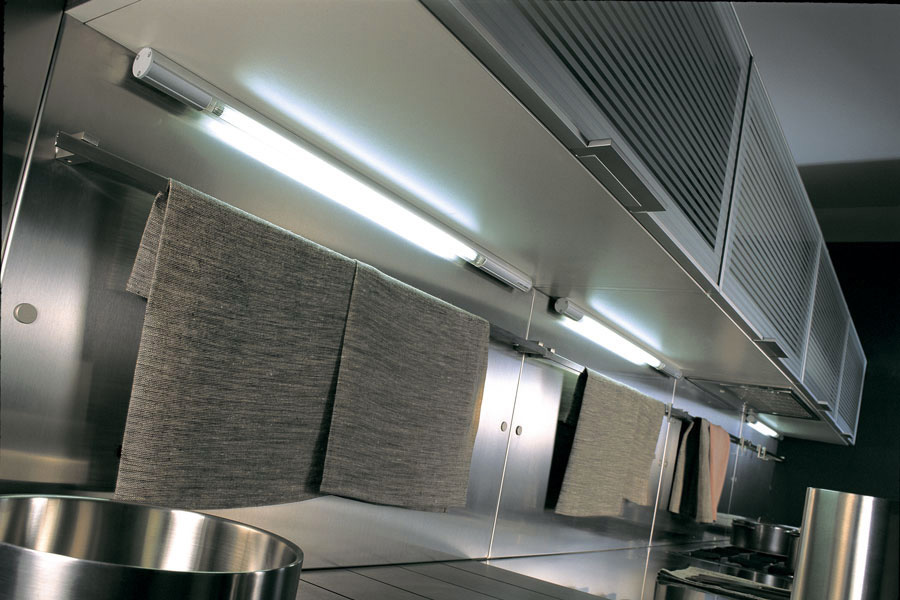

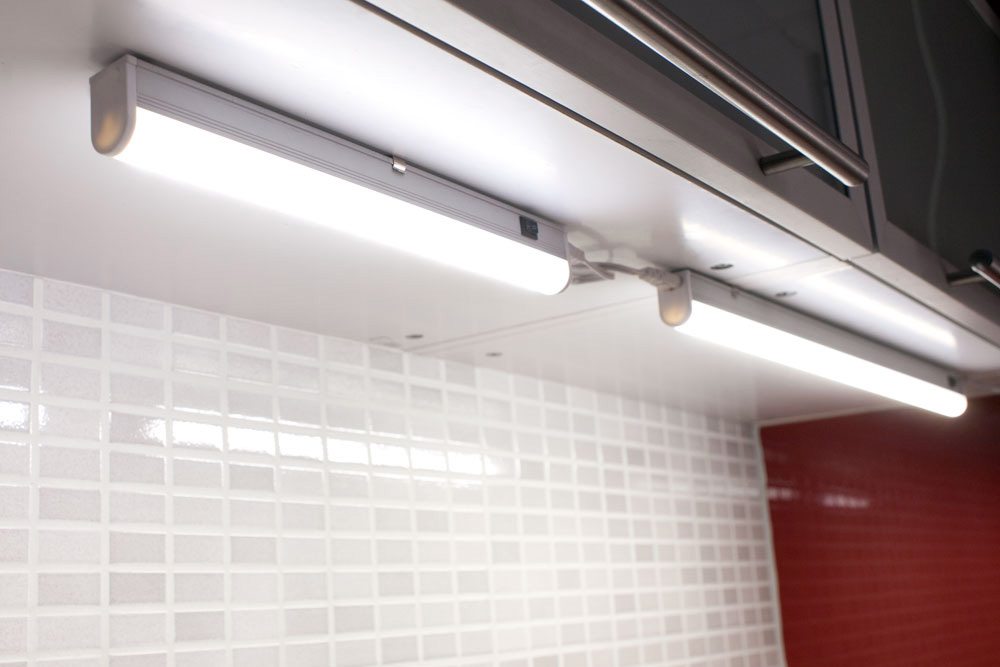

Повесить отдельные светодиодные модули шириной 0,5 - 1,5 метра.

Неплохой вариант, но опять же тяжело добиться равномерной подсветки рабочего пространства по всей длине и громоздкий внешний вид.

К тому же ко всем этим вариантам был предложен только контактный метод включения (сенсорная или механическая кнопка).

А вот самых (на мой взгляд) удачных решений предложено не было:

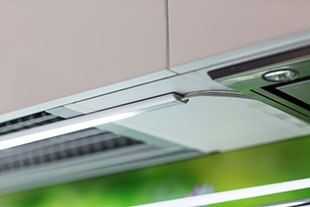

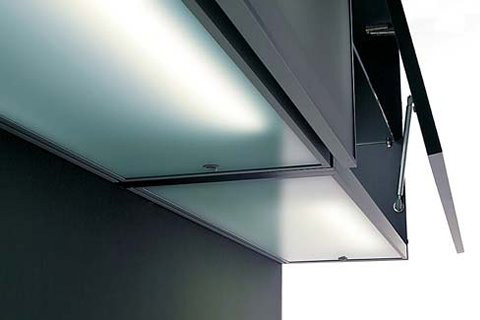

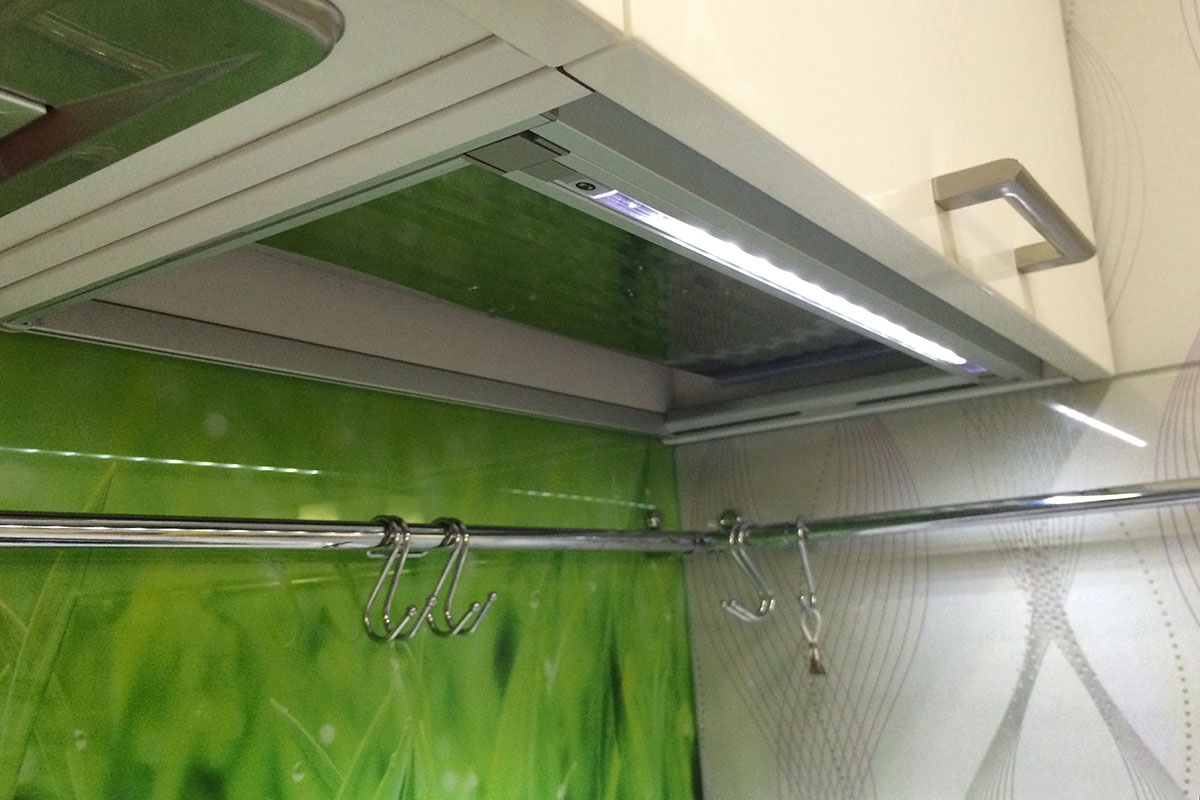

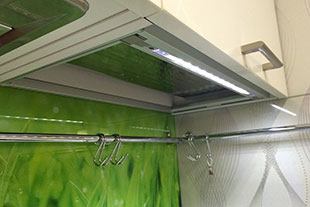

Встроенные в ящики светильники

Плюсы - хороший внешний вид, бесконтактное включение
Минусы - очень дорого!!! каждый такой модуль встроенный в ящик стоит порядка 10.000 руб. Самостоятельно его установить не представляется возможным, делать это должны на производстве.

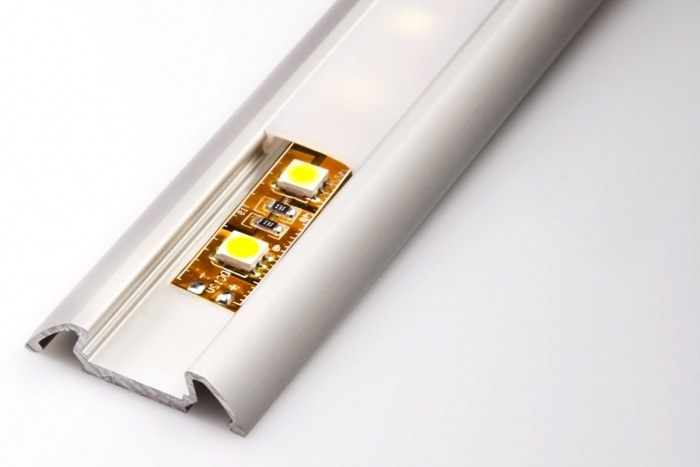

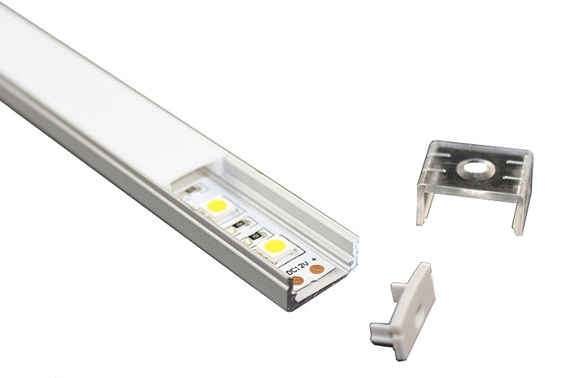

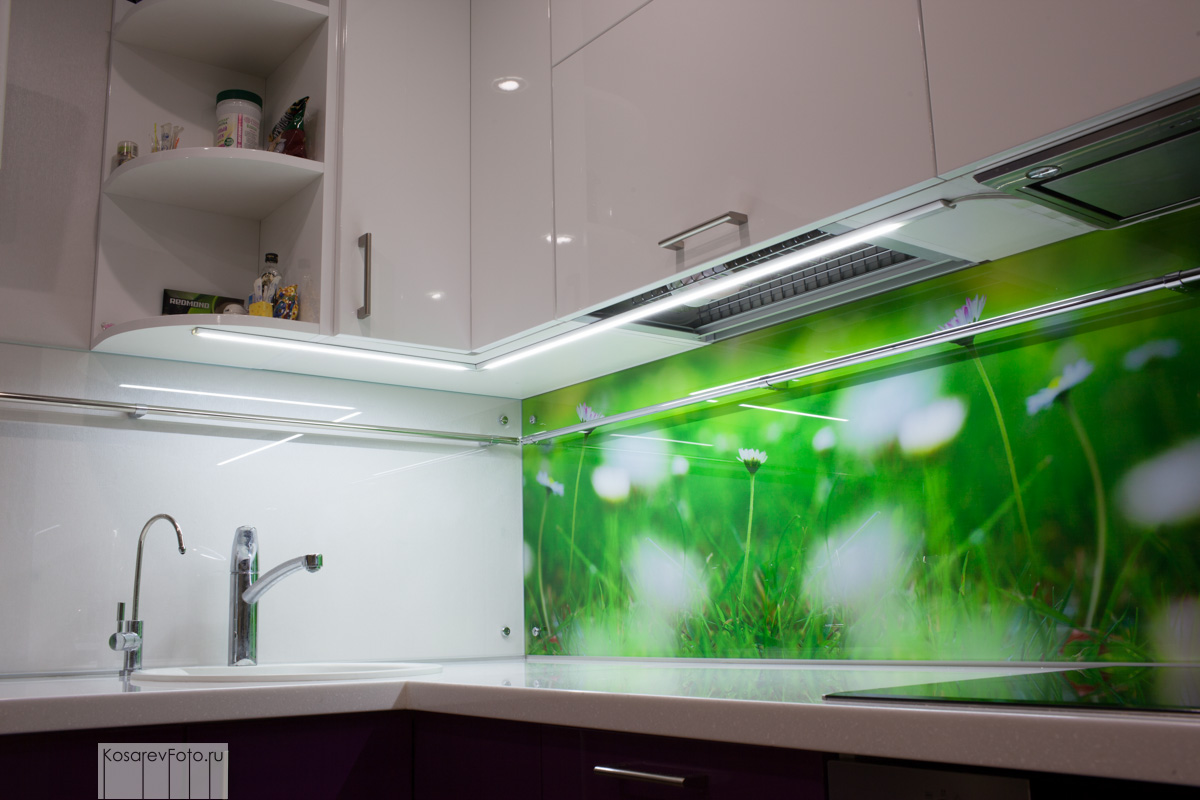

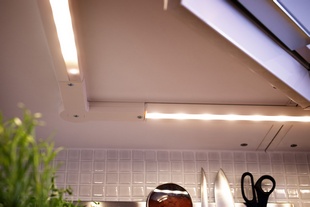

Алюминиевые профили.

Как раз о них и пойдет речь в этой статье.

Плюсы - хороший внешний вид, возможность сделать их любой длины и провести под любым углом, равномерная подсветка по всей длине. Модульная система - вы можете подобрать на свой вкус любой компонент: сам профиль, рассеиватель, тип выключателя, тип светодиодной ленты.
Минусы - трудоемкость монтажа и сборки всей конструкции.

И очень важный момент: в подсветке на кухне желательно сенсорное бесконтактное включение. Т.к. очень часто руки бывают мокрыми/грязными/занятыми и т.п. Обычные кнопки на кухне быстро пачкаются и зачастую их неудобно/долго искать, если она расположена не на видном месте.

Профили

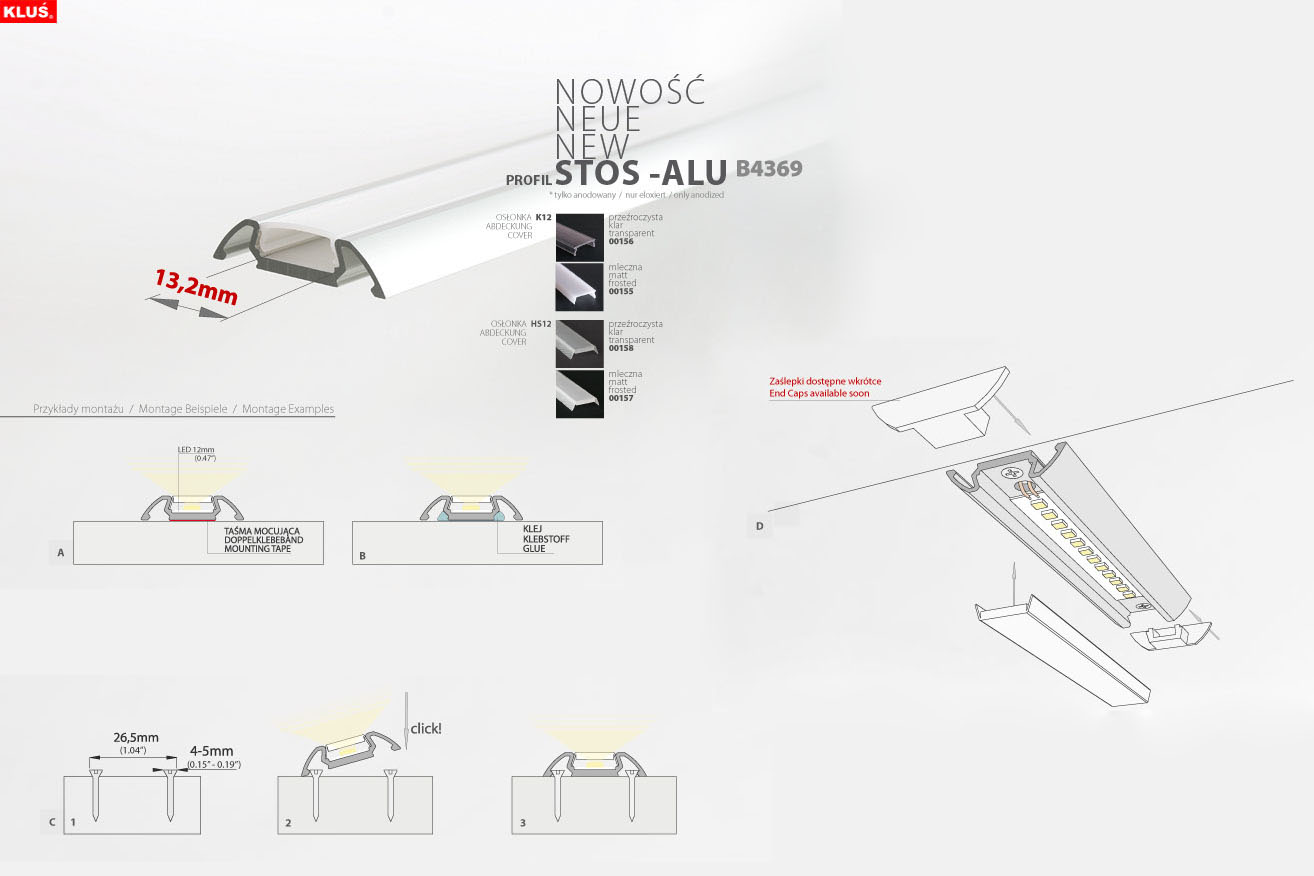

В своем случае я использовал алюминиевый профиль KLUS, а так же совместимые с ним аксессуары. Все дальнейшее описание будет учитывать особенности конструкции именно этого профиля. Рекламировать магазин где я его покупал намеренно не буду. Скажу только что найти эти профили не составляет проблемы, в Москве есть очень много поставщиков, достаточно загуглить - “алюминиевый профиль KLUS” и все у вас получится ;)

Дам только ссылку на сайт самого производителя. Там вы сможете найти все схемы и инструкции по монтажу этого профиля и аксессуаров http://www.klusdesign.com/

Так же никто вам не мешает использовать любой другой профиль.

Итак…

Весь комплект состоит из следующих компонентов:

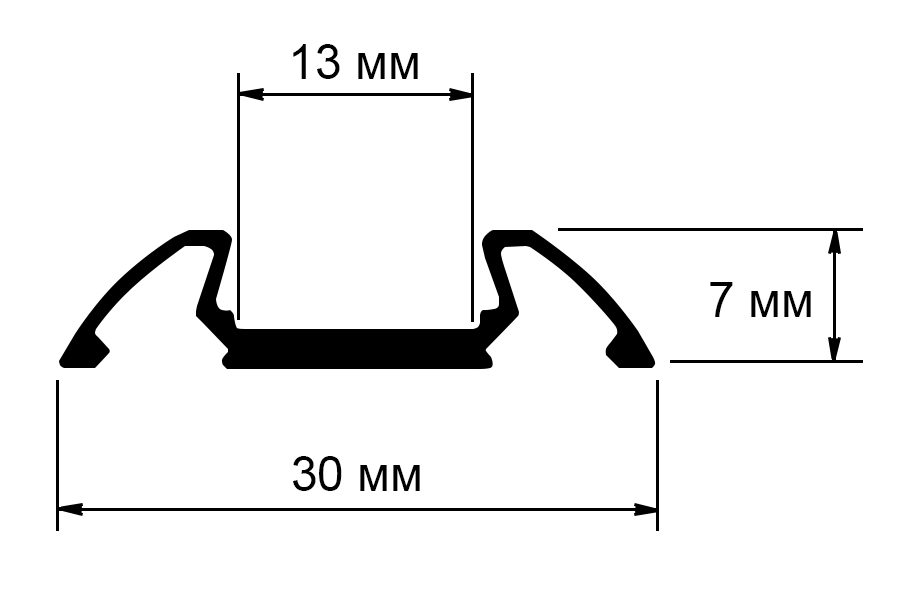

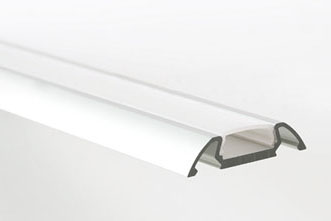

Профиль ~ 550 руб./метр

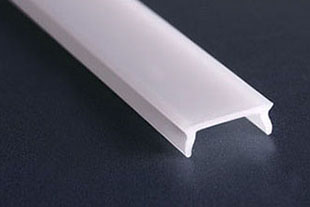

Рассеиватель матовый ~ 250 руб./метр

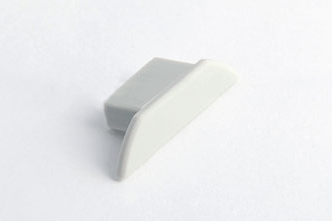

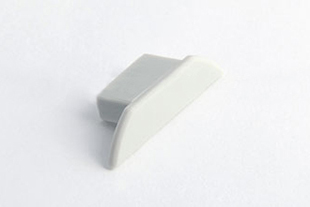

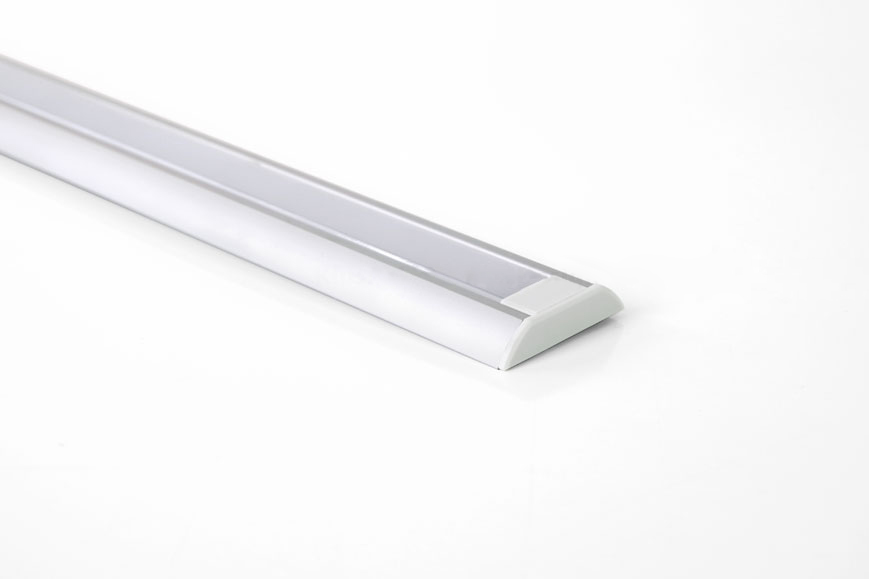

Заглушка ~ 60 руб./шт.

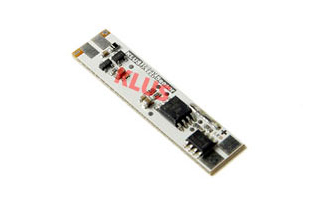

Выключатель (ВАЖНО!!! ограничение по суммарной мощности 48 ватт, для ленты 12V) ~ 1800 руб.

Светодиоды и питание

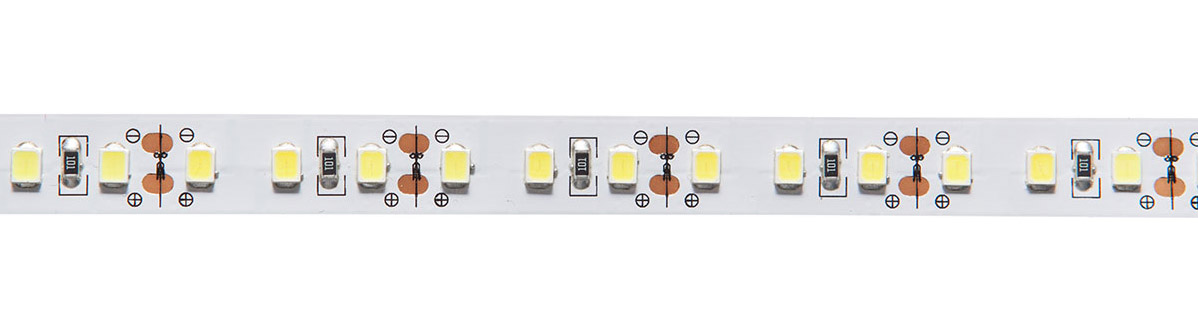

Светодиодную ленту стоит выбирать с мелким шагом диодов, это дает хорошую равномерность подсветки.

В своем варианте я использовал ленту фирмы MADIX, LED Strip 2835 120LED 12V IP20 12W со следующими характеристиками:

мощность: 12 ватт/метр (мощнее чем 12 Вт/метр брать не рекомендую, будет слишком ярко)
Количество светодиодов: 120 шт./метр
Рабочее напряжение: 12V DC
Температура света 4500-6000K (белый свет)
Стоимость ~ 300 руб./метр

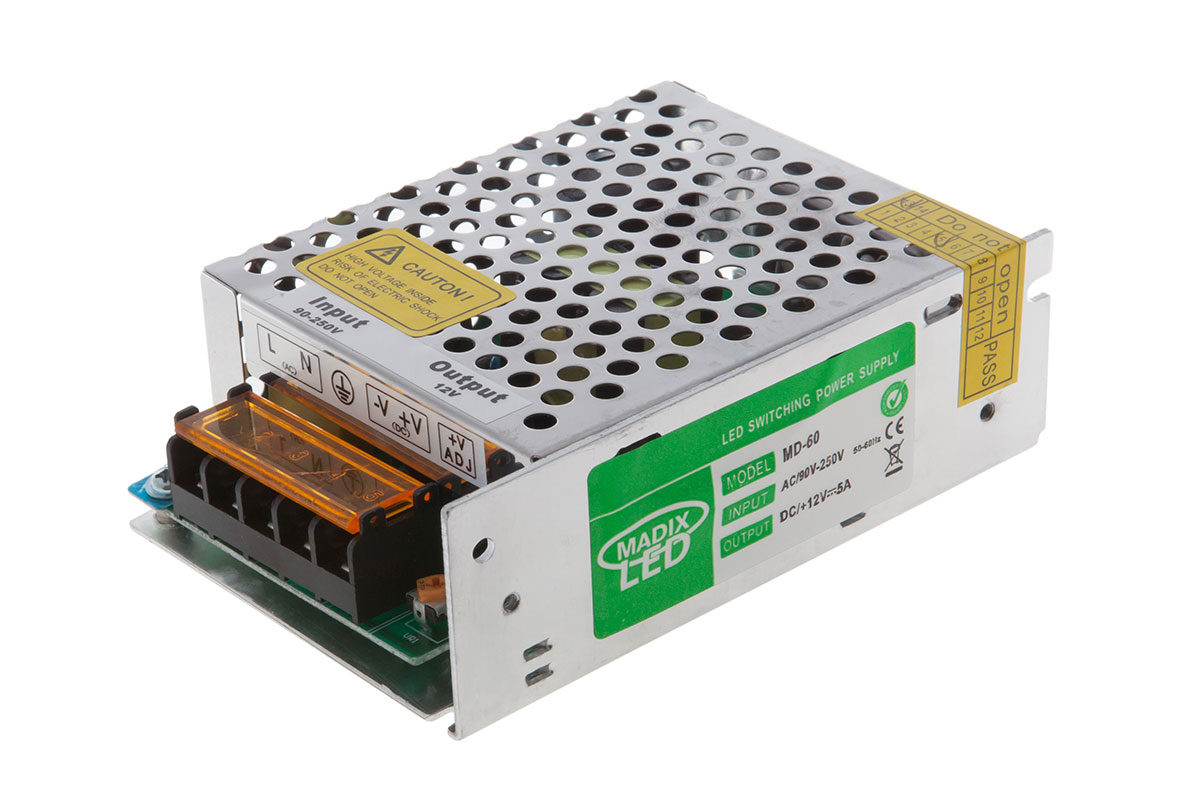

Блок питания (Драйвер) стоит выбирать чтобы его мощность перекрывала суммарную мощность ленты процентов на 30-40% Это положительно скажется на сроке его службы, а так же предотвратит нежелательный перегрев. Так же есть блоки питания которые защищены от воды.

В своем случае я использовал блок питания со следующими параметрами:

Рабочее напряжение: 12V DC
Мощность: 60 ватт
Влагозащита: отсутствует (IP20)
Стоимость ~ 700руб.

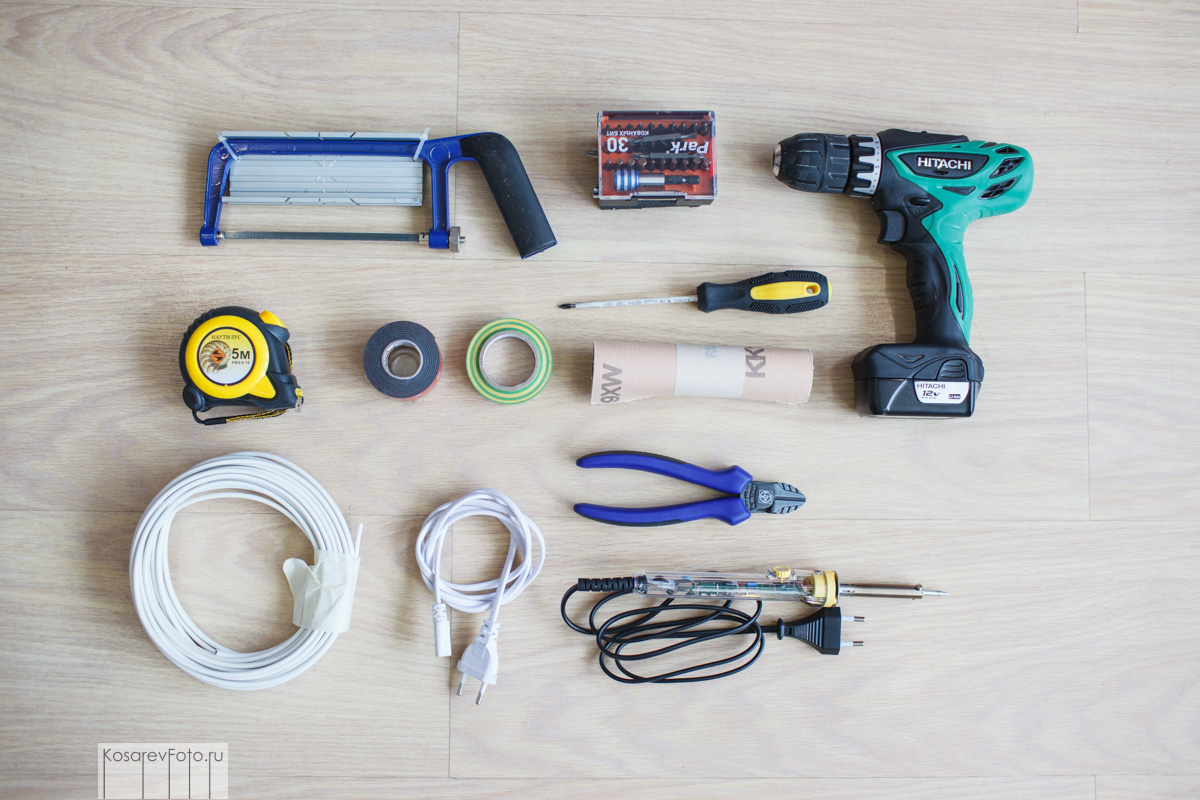

Что потребуется

Для сборки и монтажа вам потребуется следующее:

Ножовка по металлу
Стусло
Наждачная бумага либо напильник с мелкими зубчиками
Гибкий многожильный кабель 2 х 0.75 - 1.5 квадрата
Кусачки
Изолента
Вилка с кабелем
Паяльник
Двусторонний скотч
Саморезы и отвертка
Дрель
Рулетка

Сборка и монтаж

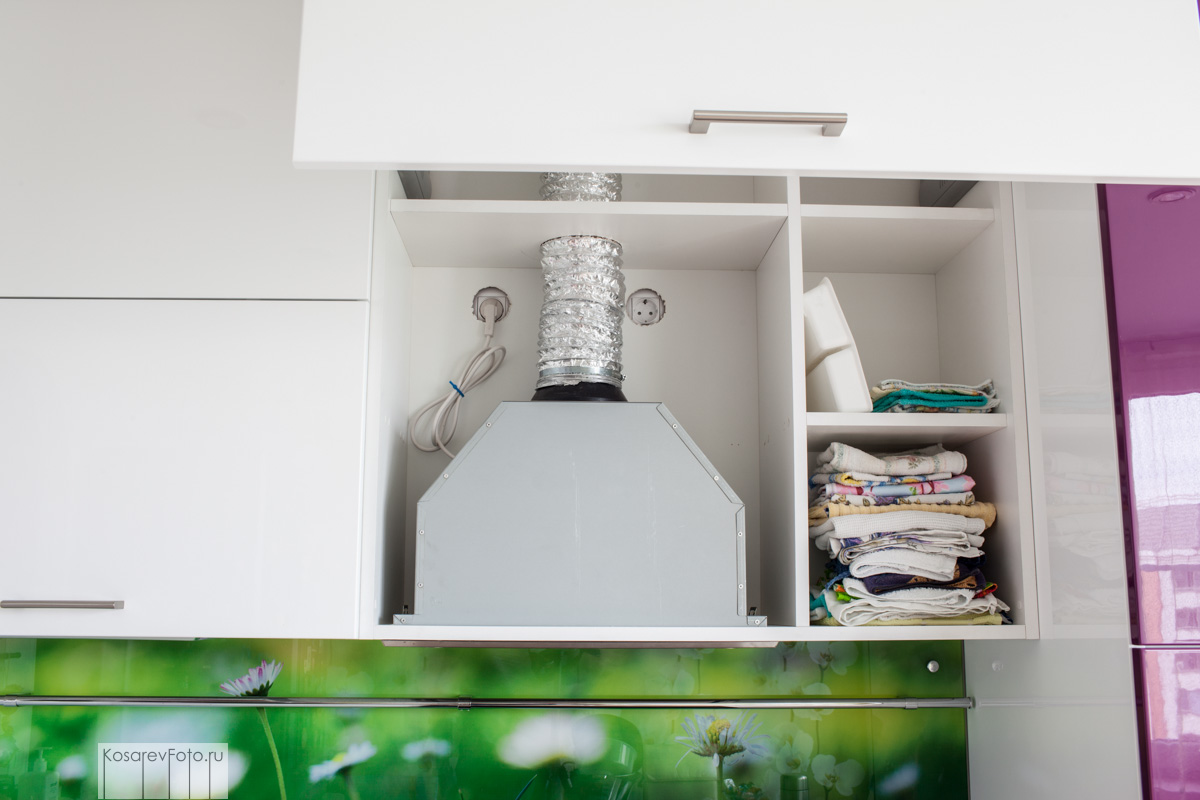

Заранее продумайте где будете крепить светодиодный блок питания (драйвер) и куда он будет включаться, в зависимости от этого отрезаем нужную длину электрического кабеля. Так же очень важно продумать с какой стороны будет располагаться выключатель.

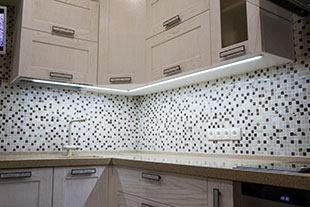

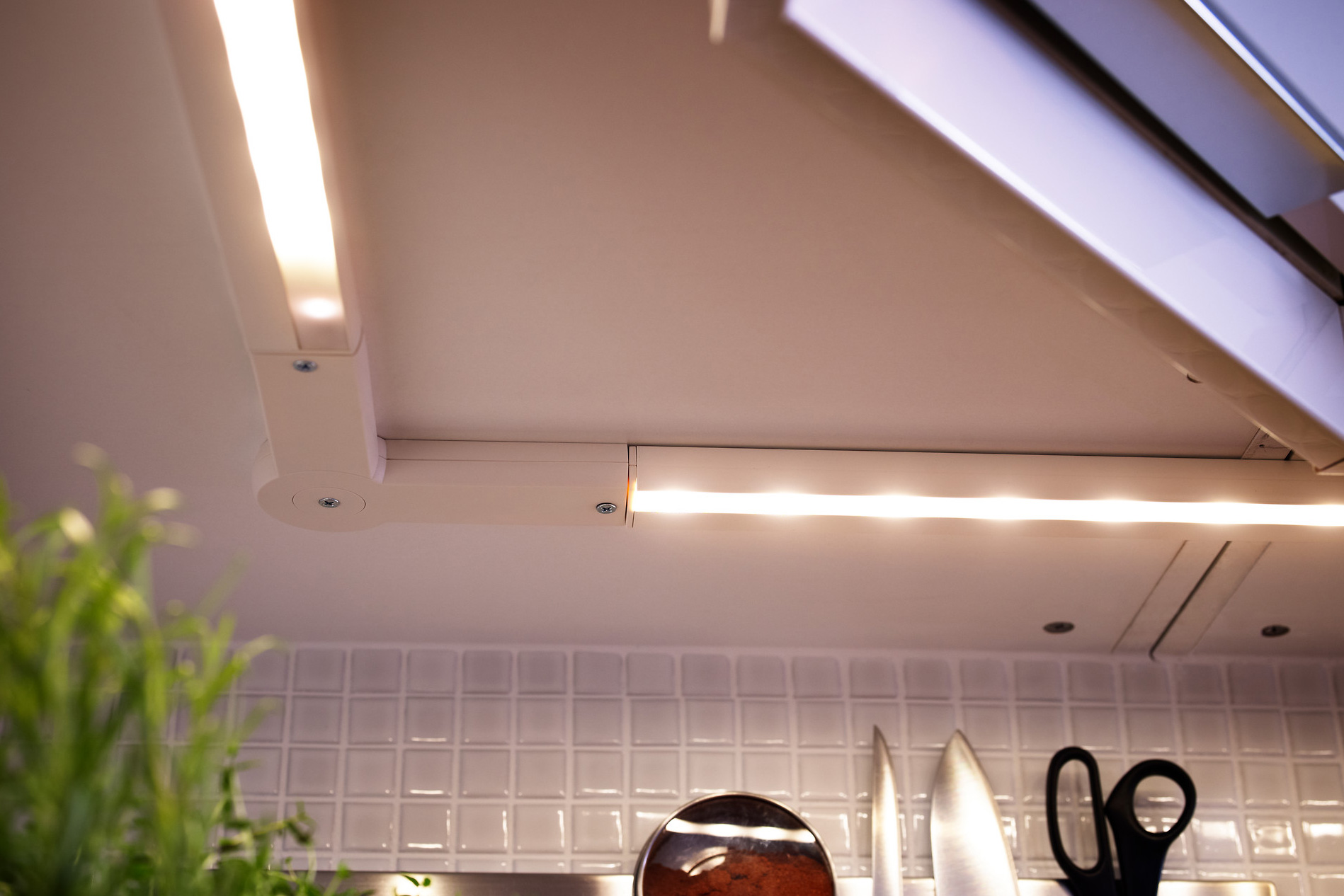

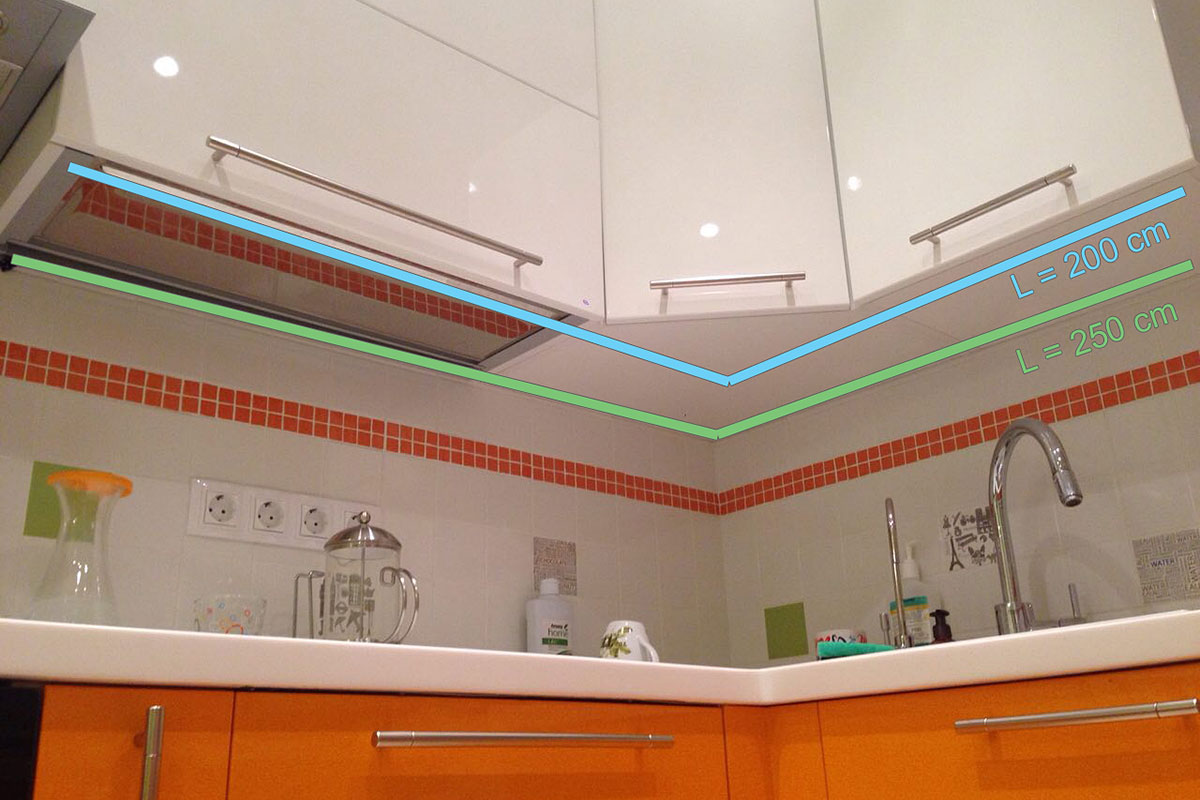

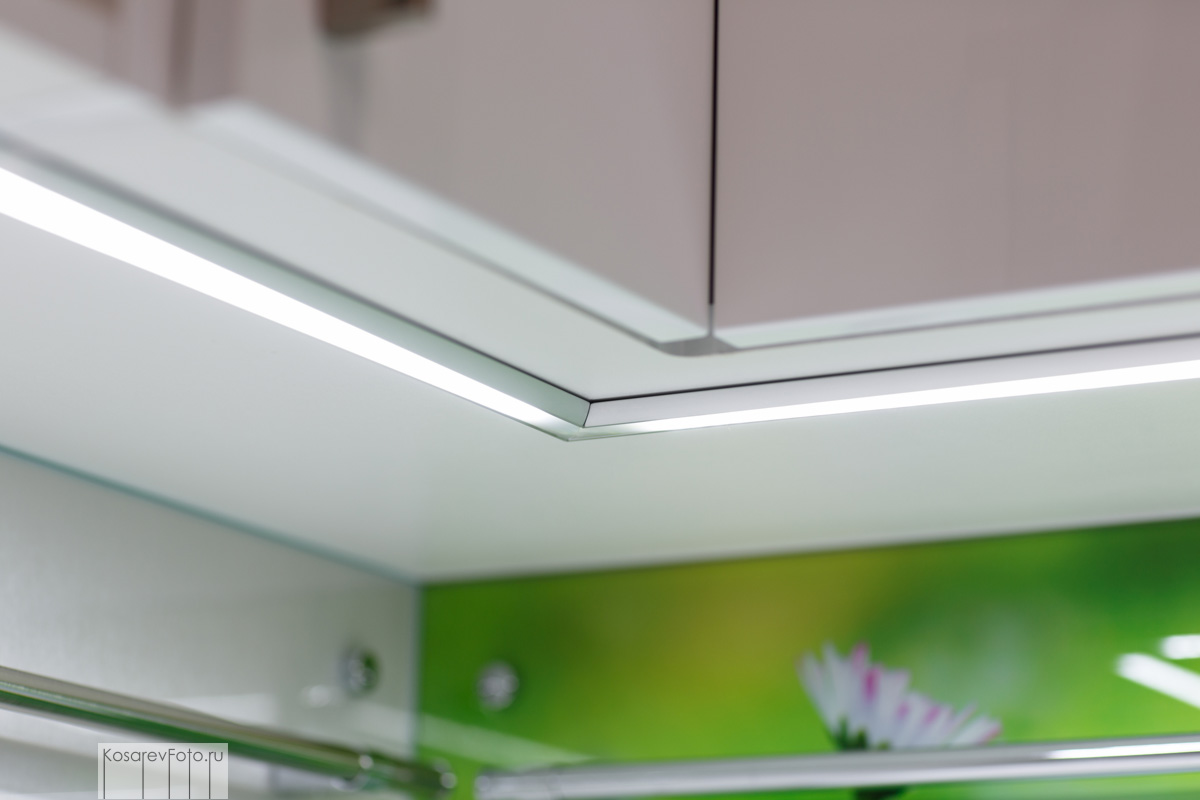

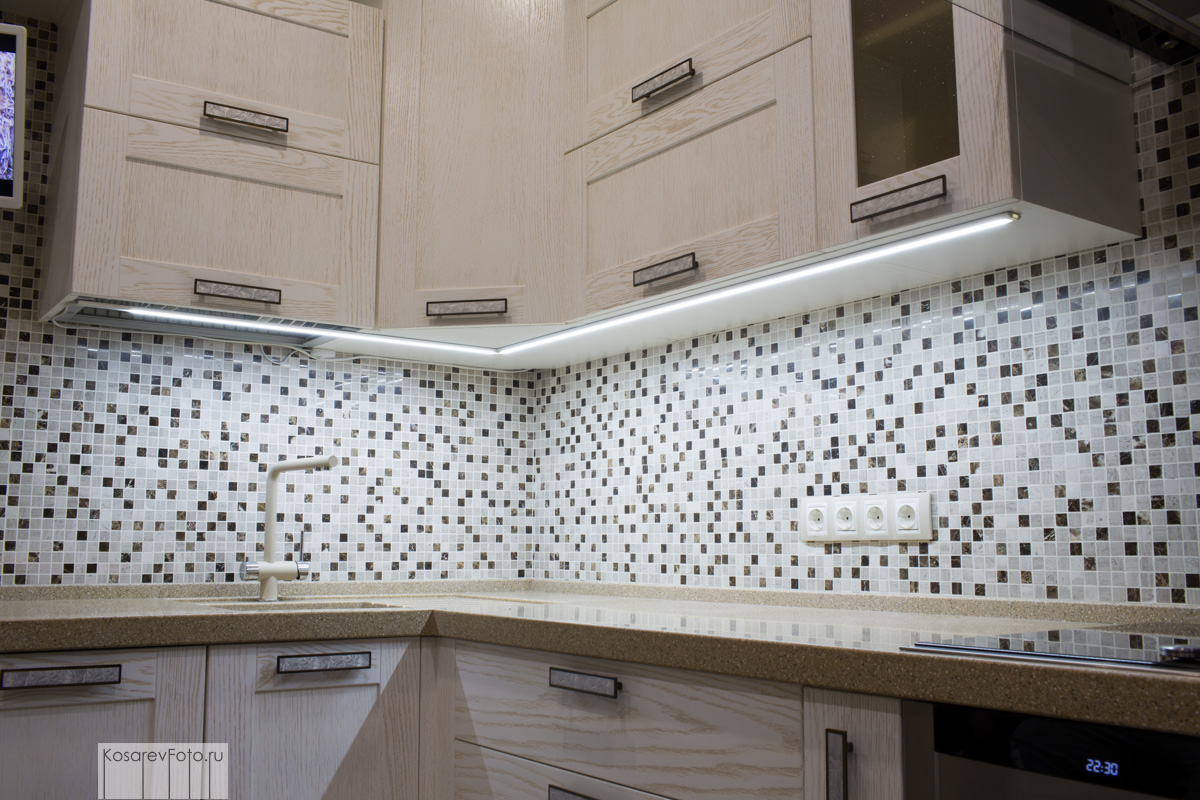

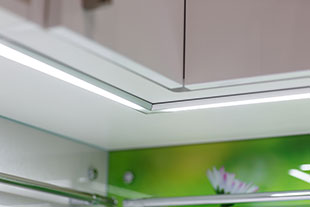

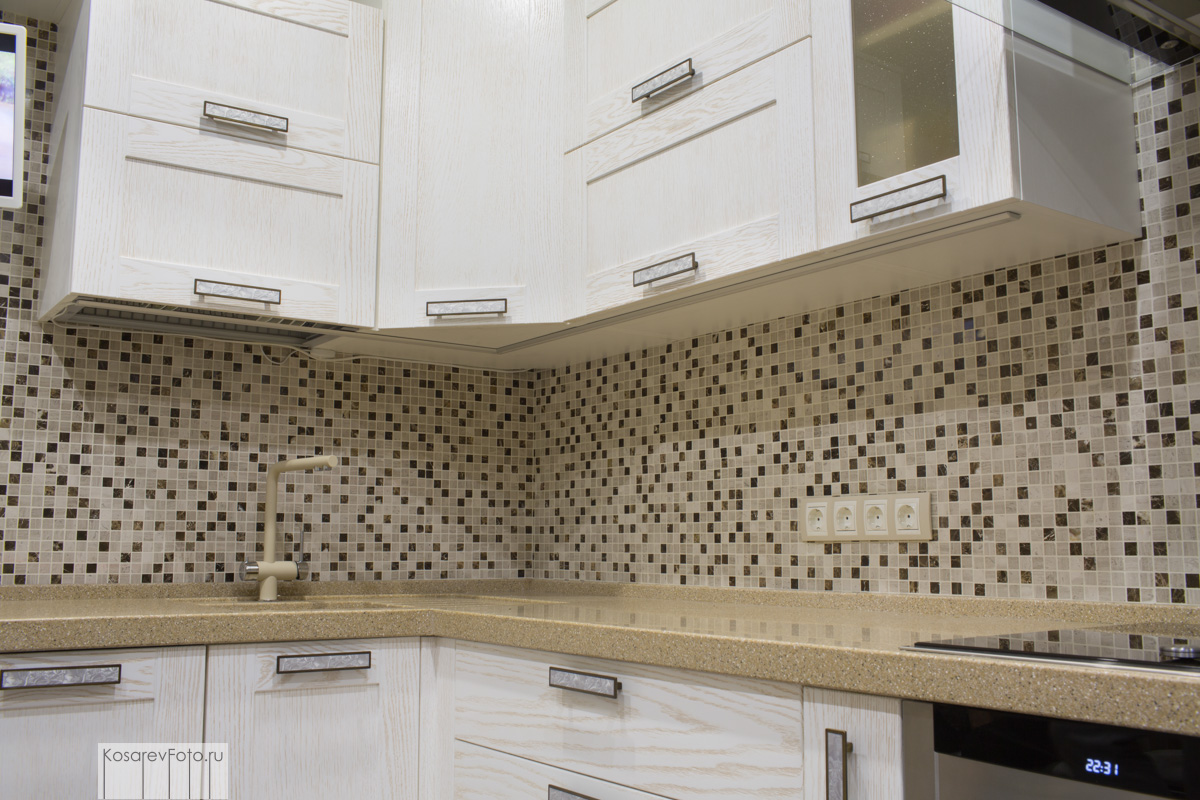

Важно!! Если вы будете пускать профиль под углом, заранее продумайте где именно вы закрепите его. Длина отрезков профиля будет различаться если вы вы его повесите у стены либо у самого края ящиков. (для оптимальной подсветки рабочей зоны, рекомендую вешать профиль у края ящиков, так же это потребует меньшего количества материалов)

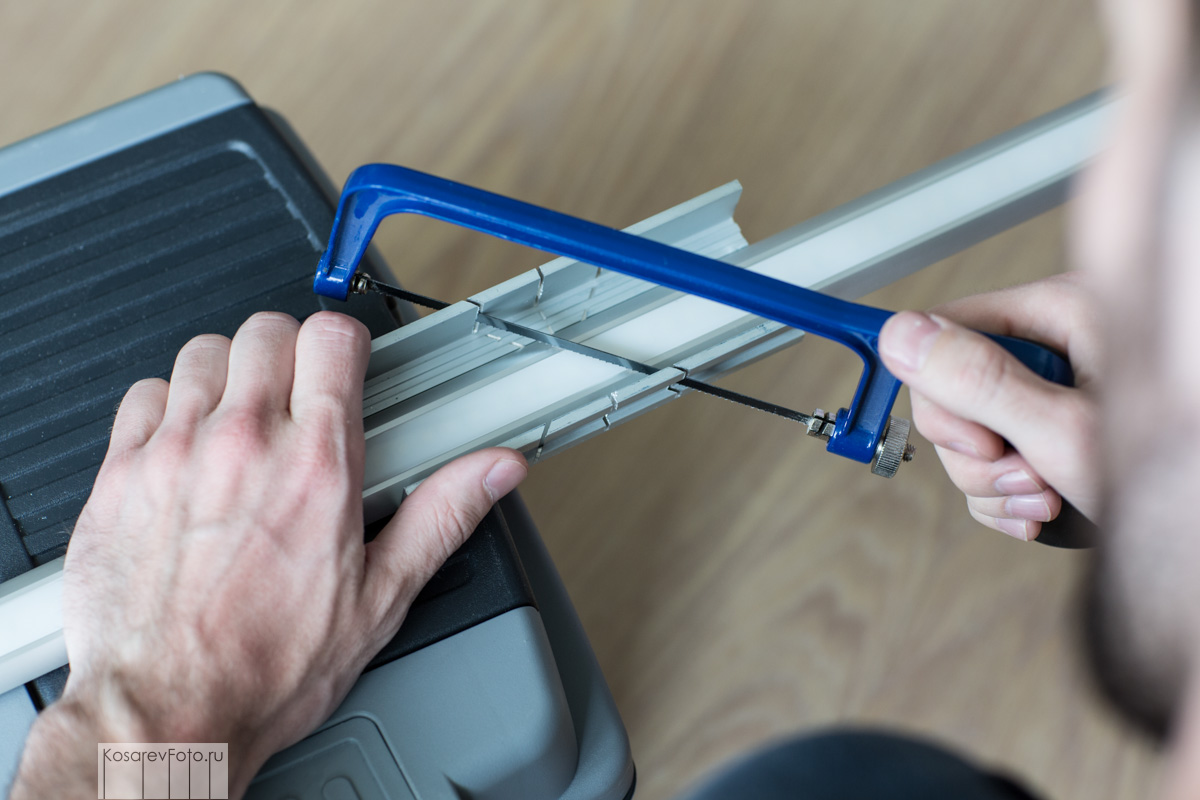

Учитывая все вышеперечисленное делаем замер и отрезаем алюминиевый профиль нужной нам длины и отрезков. Профиль лучше резать вместе с вставленным в него рассеивателем, чтобы угловые разрезы идеально совпадали. После обработайте острые края и заусенцы напильником или наждачной бумагой.

Нарезаем светодиодную ленту нужных отрезков, а также нарезаем и зачищаем соединительные провода.

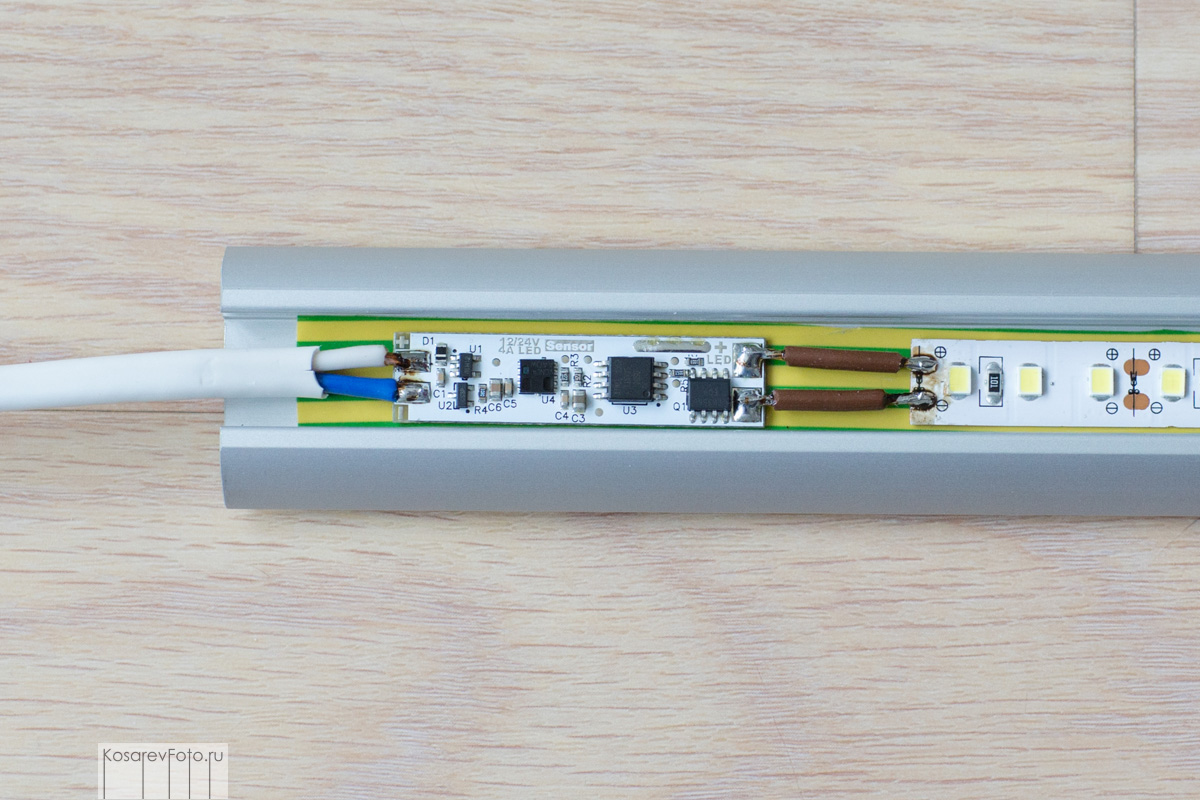

Все припаиваем. Важно соблюдать полярность при пайке проводов к ленте и выключателю.
- Если профиль состоит из одного куска, можно спаянную ленту вклеить сразу в профиль.
- Если профиль состоит из 2-х кусков и более, будет монтироваться под углом и т.п. То вклеивать ленту лучше после того как вы прикрепили профиль к ящикам. В противном случае вы получите кучу головной боли при монтаже профиля к ящикам.

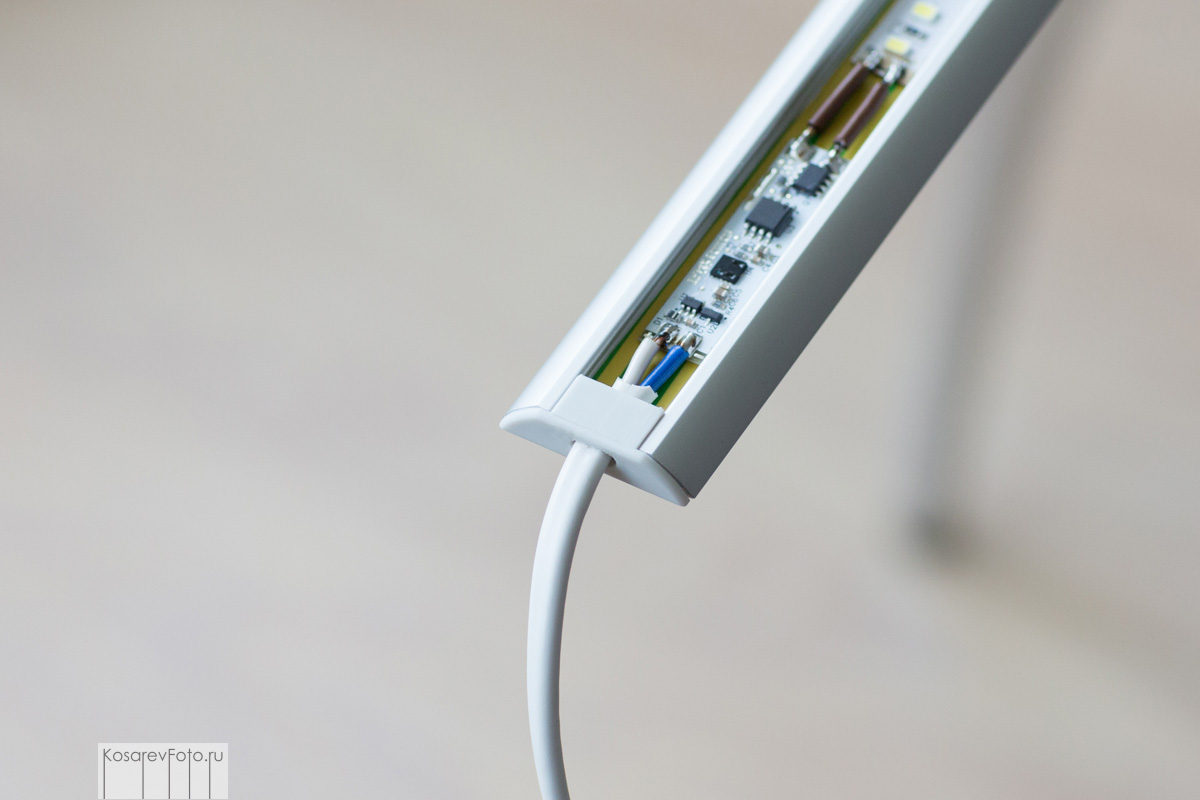

В заглушке проделываем отверстие для электрического кабеля и пропускаем его туда. Либо сверлим алюминиевый профиль насквозь и запускаем кабель внутрь ящика (если у вас подведено туда питание).

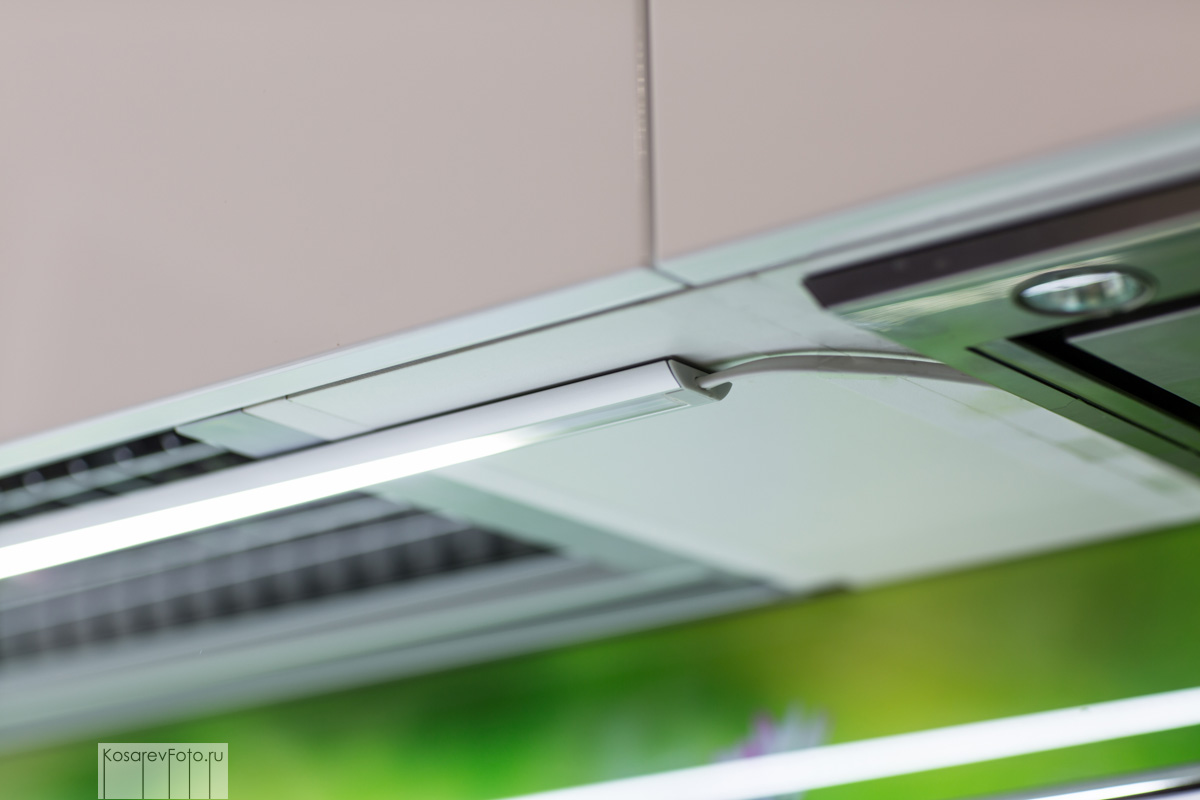

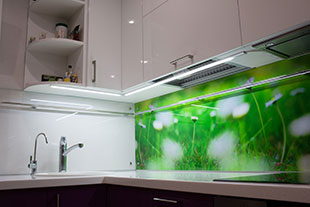

Монтируем профиль к ящикам любым из удобных способов, и вклеиваем светодиодную ленту, если еще не вклеена.

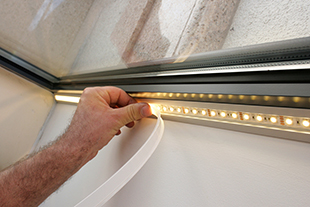

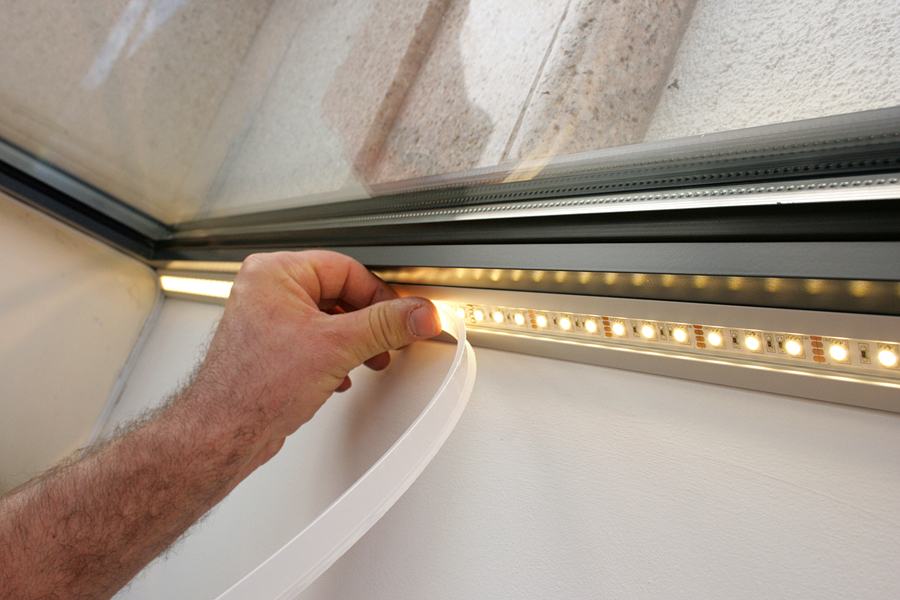

Вставляем рассеиватель в профиль.

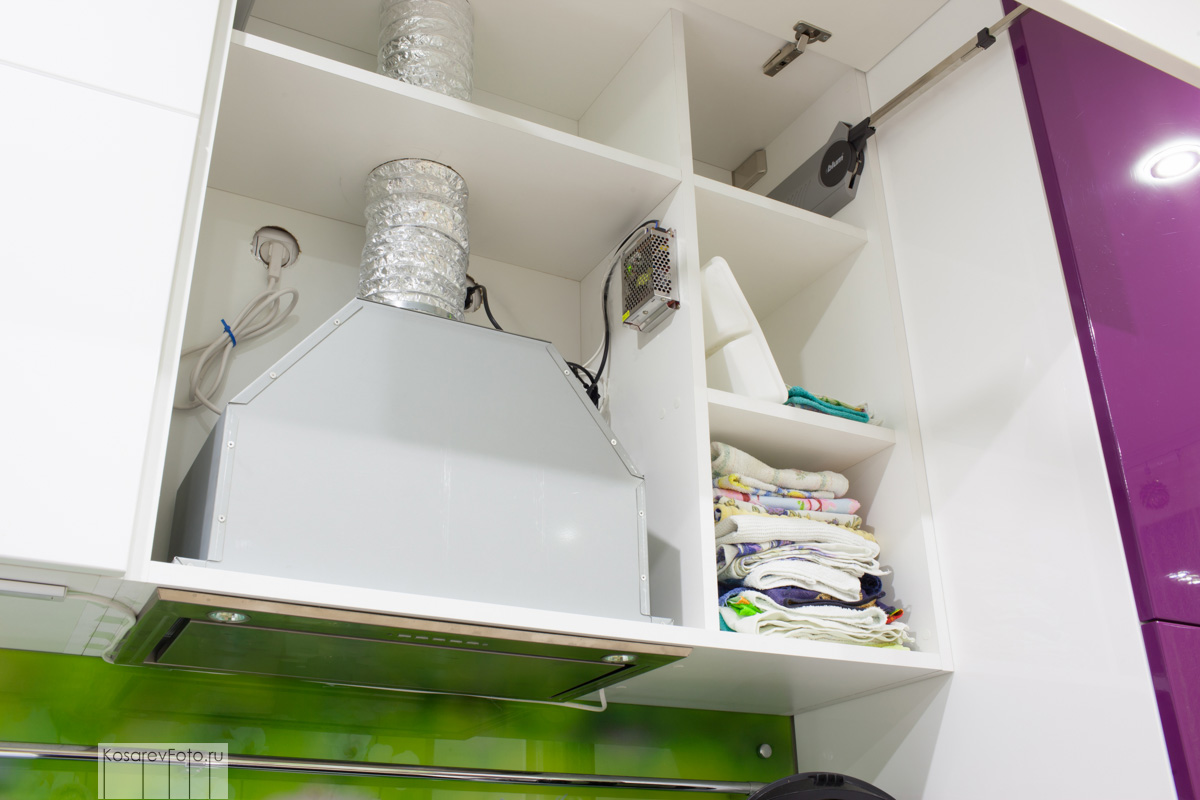

Подключаем все провода к блоку питания. ВАЖНО!!! При подключении провода идущего от светодиодной ленты необходимо соблюдать полярность!! Закрепляем сам блок питания, включаем все в сеть. Ура! :)
